পণ্যের বিবরণ
উৎপত্তি স্থল: চ্যাংঝু, জিয়াংসু, চীন
পরিচিতিমুলক নাম: Lingman
মডেল নম্বার: G800D-360
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 8500-8900 set
প্যাকেজিং বিবরণ: কাঠের শক্ত কাগজ
ডেলিভারি সময়: 10-15 কাজের দিন
পরিশোধের শর্ত: টি / টি, এল / সি
যোগানের ক্ষমতা: 50 প্রতি মাসে সেট
নখর স্ট্রোক: |
260 মিমি |
সর্বোচ্চ ক্ল্যাম্পিং বল: |
4.1KN |
অনুমোদনযোগ্য চাপ: |
0.2-0.9MPa |
গতি সীমিত করুন: |
150r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
15-360 মিমি |
কেন্দ্রীয় উচ্চতা: |
425 মিমি |
ঘূর্ণায়মান জড়তা: |
17.69 কেজি।㎡ |
আবর্তিত অংশ ওজন: |
২৫১ কেজি |
পুরো ইউনিট ওজন: |
369 কেজি |
নখর স্ট্রোক: |
260 মিমি |
সর্বোচ্চ ক্ল্যাম্পিং বল: |
4.1KN |
অনুমোদনযোগ্য চাপ: |
0.2-0.9MPa |
গতি সীমিত করুন: |
150r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
15-360 মিমি |
কেন্দ্রীয় উচ্চতা: |
425 মিমি |
ঘূর্ণায়মান জড়তা: |
17.69 কেজি।㎡ |
আবর্তিত অংশ ওজন: |
২৫১ কেজি |
পুরো ইউনিট ওজন: |
369 কেজি |
1বর্ণনা

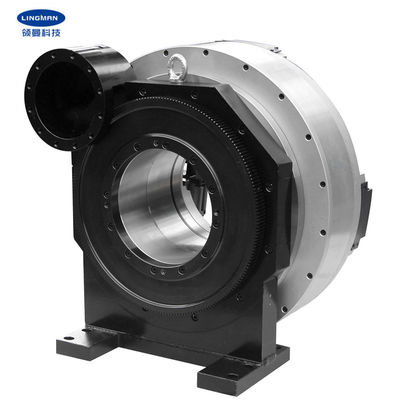

আমাদের chucks প্রধানত লেজার পাইপ কাটার মেশিনের জন্য তৈরি করা হয়। সমগ্র chuck একটি স্বাধীন ঘূর্ণন স্পিন্ডল হিসাবে ব্যবহার করা যেতে পারে এবং workpiece টাইট clamped এবং একই সময়ে ঘোরাতে পারেন।পণ্যের ভিত্তি স্থির হওয়ার পরে, কাজ টুকরা clamping এবং ঘোরানো, এটি শুধুমাত্র একটি মিলে যাওয়া মোটর দিয়ে সজ্জিত করা প্রয়োজন এবং গিয়ার এবং ইতিমধ্যে সংকুচিত বায়ু উৎস সংযোগ সংযোগ।
চকটি চারটি আঙ্গুলের অতিরিক্ত সমন্বয় ছাড়াই পুরো স্ট্রোকে কাজ করতে পারে। এটি সমস্ত প্রযোজ্য পাইপ ফিটিংগুলিকে ক্ল্যাম্প করতে পারে এবং উত্পাদন দক্ষতা উন্নত করতে পারে। নিম্ন বায়ু চাপের ক্ষেত্রে,একটি ছোট clamping শক্তি প্রাপ্ত করা যাবে, যার ফলে পাতলা দেয়ালযুক্ত পাইপ ফিটিং প্রক্রিয়াজাতকরণের প্রয়োজন পূরণ হয়।
পণ্যটি বিশেষ লেজার পাইপ কাটার এবং অন্যান্য পাইপ প্রসেসিং মেশিন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
2পারফরম্যান্স প্যারামিটার
|
মডেল নম্বর |
G800D-360 |
| কোঁকড়ানো স্ট্রোক | ২৬০ মিমি |
| সর্বাধিক ক্ল্যাম্পিং শক্তি | 4.১ কেএন |
| অনুমোদিত চাপ | 0.2-0.9 এমপিএ |
| সীমাবদ্ধ গতি | 150r/min |
| ক্ল্যাম্পিং ব্যাপ্তি | ১৫-৩৬০ মিমি |
| কেন্দ্রীয় উচ্চতা | ৪২৫ মিমি |
| ঘূর্ণন ইনার্সি | 17.69kg.m2 |
| ঘোরানো অংশের ওজন | ২৫১ কেজি |
| পুরো ইউনিট ওজন | ৩৬৯ কেজি |
দ্রষ্টব্যঃ উপরের সংখ্যাগুলি স্ট্যান্ডার্ড পরামিতি। আমরা ক্লায়েন্টদের বিশেষ প্রয়োজনীয়তা অনুযায়ী পণ্য ডিজাইন করতে পারি.
3. মাত্রা
| বিশেষ উল্লেখ | এ | বি | বি১ | সি | ডি | ই | এফ | জি | এইচ | আমি | J | কে | ও | R | এস |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | ১২-এম১২ | ১৮x২০ |
4উপকারিতা
| a. সম্পূর্ণ স্ট্রোক ডিজাইন |
| b. বিস্তৃত অ্যাপ্লিকেশন, প্রক্রিয়াকরণ প্রোফাইলের বৈচিত্র্য |
| c. উচ্চ পুনরাবৃত্তি অবস্থান সঠিকতা |
| ঘ. কম রক্ষণাবেক্ষণ খরচ, দীর্ঘ সেবা জীবন |
|
e. একাধিক কনফিগারেশন উপলব্ধ e.1 শক্ত বা ফাঁকা e.২ পেঁয়াজ টাইপ বা মর্টিজ-গ্রুভ টাইপ চপ্পল |
5উৎপাদন লাইন
6আমাদের সেবা
| a. আমরা ভাল দাম এবং দ্রুত সীসা সময় সঙ্গে সরাসরি কারখানা। |
| b. পেশাদার ডিজাইন টিম আপনার সাথে কাজ করবে। |
| উচ্চ মানের গ্যারান্টি দেওয়ার জন্য পেশাদার কিউসি টিম। |
| ঘ.ইউএম ও ওডিএম পরিষেবা প্রদান। |
