পণ্যের বিবরণ
উৎপত্তি স্থল: চ্যাংঝু, জিয়াংসু, চীন
পরিচিতিমুলক নাম: Lingman
মডেল নম্বার: জ্যাব -25
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 480-950/set
প্যাকেজিং বিবরণ: কাঠের শক্ত কাগজ
ডেলিভারি সময়: 15-20 কাজের দিন
পরিশোধের শর্ত: টি / টি, এল / সি
যোগানের ক্ষমতা: মাসে 100 সেট
পণ্যের নাম: |
বায়ুসংক্রান্ত ছক |
কাঁচামাল: |
ইস্পাত |
পাশ ধাক্কা: |
128.4 সেমি 2 |
পাশ টানুন: |
119.7 সেমি 2 |
স্টেপ গর্ত: |
30mm |
গর্তের দিকে: |
25mm |
Max. সর্বাধিক clamping force বাতা বল: |
7.8 / 7.2 |
সংযোগ স্থাপন: |
4-এম 8 |
অ্যাডাপ্টার কললেট: |
YB-25 |
কোলেট ফিক্সিং স্ক্রু: |
2-এম 5 |
ওজন: |
9.5KG |
আবেদন: |
সিএনসি লেদ |
পণ্যের নাম: |
বায়ুসংক্রান্ত ছক |
কাঁচামাল: |
ইস্পাত |
পাশ ধাক্কা: |
128.4 সেমি 2 |
পাশ টানুন: |
119.7 সেমি 2 |
স্টেপ গর্ত: |
30mm |
গর্তের দিকে: |
25mm |
Max. সর্বাধিক clamping force বাতা বল: |
7.8 / 7.2 |
সংযোগ স্থাপন: |
4-এম 8 |
অ্যাডাপ্টার কললেট: |
YB-25 |
কোলেট ফিক্সিং স্ক্রু: |
2-এম 5 |
ওজন: |
9.5KG |
আবেদন: |
সিএনসি লেদ |

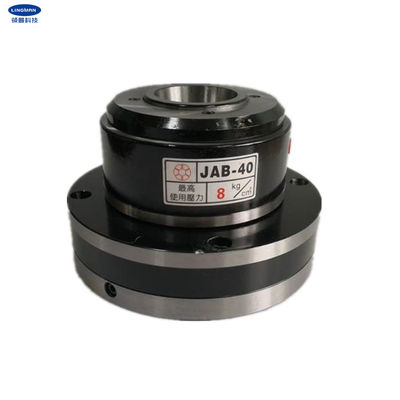

1. বর্ণনা
আমাদের সংস্থাটি মূলত বিভিন্ন ধরণের ছক তৈরি করে যা লেজার কাটার মেশিন, সিএনসি ল্যাথস, অটো ল্যাথস ইত্যাদিতে প্রয়োগ করা হয়।এই ধরণের ছক অভ্যন্তরীণ প্রসারণ এবং বাহ্যিক ক্ল্যাম্পিংয়ের জন্য ব্যবহার করা যেতে পারে।এর কাঠামোটি হ'ল তাপ-চিকিত্সা ইস্পাতকে সমন্বিত।ভারবহনটির কোনও লোড নেই এবং ছকের উচ্চ গতিতে ভাল দক্ষতা রয়েছে এবং দীর্ঘ পরিষেবা জীবন রয়েছে।ঘোরানোর সময় এটি এখনও নিম্ন তাপমাত্রায় রয়েছে।কোলেটটি পরিচালনা করতে বাধ্য করা দ্বি-মুখী শক্তি।চাপ বাধা দেওয়া হলে, ছাক নিজেই লক হয়ে যায় এবং নিজেকে ক্ল্যাম্পিং অবস্থায় রাখে।
এটি ইনস্টল করা সহজ এবং সুবিধাজনক, কেবলমাত্র মূল শ্যাফ্টের সাথে সরাসরি ফ্ল্যাঞ্জের সংযোগ স্থাপন করা দরকার।এটি একটি তিন-পয়েন্ট সমন্বয় ভালভের মাধ্যমে মেশিন সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।কোলেটটি প্রত্যাহার করে না এবং সাধারণত নিয়ন্ত্রণ করা যায়।শরীরের নির্ভুলতার দৈর্ঘ্য 0.01 মিমি মধ্যে।
এই ছাকগুলি লেদস, সিএনসি লেদেস, গ্রাইন্ডলিং মেশিন, ইনডেক্সিং প্লেট, ব্যাচের ওয়ার্ক-পিসের বাঁক ইত্যাদিতে প্রয়োগ করা হয়।এই ধরণের ছক বাদে অন্যান্য ধরণের ছকও সরবরাহ করা হয়।
2. পারফরম্যান্স পরামিতি
|
জ্যাব -25 |
|
128.4 সেমি 2 |
|
119.7 সেমি 2 |
|
0.3-0.8MPa |
|
4000r / মিনিট |
|
30 মিমি |
|
25 মিমি |
|
7.8 / 7.2 |
|
4-এম 8 |
|
YB-25 |
|
2-এম 5 |
اور ঘ।মাত্রা
| বিশেষ উল্লেখ | ক | খ | গ | ডি | ই | এফ | জি | এইচ | আমি | এল |
| জ্যাব -25 | 167 | 130 | 25 | 104 | 52 | 48 | ৫ | 8.5 | 147 | 108 |
৪. সুবিধা
| ক।ফুল স্ট্রোক ডিজাইন |
| খ।অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসর, প্রসেসিং প্রোফাইলগুলির বৈচিত্র্য |
| গ।উচ্চ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
| d।কম রক্ষণাবেক্ষণ ব্যয়, দীর্ঘ পরিষেবা জীবন |
|
e।একাধিক কনফিগারেশন উপলব্ধ e.2 চিরুনি-টাইপ বা মর্টিস-গ্রুয় ধরণের নখক |
5. উত্পাদন লাইন
6. আমাদের পরিষেবা
| ক।আমরা ভাল দাম এবং দ্রুত নেতৃত্বের সময় সহ সরাসরি কারখানা। |
| খ।পেশাদার ডিজাইন দল আপনার সাথে কাজ করে। |
| গ।পেশাদার QC টিম উচ্চমানের গ্যারান্টি দেয়। |
| d।ই এম এবং ওডিএম পরিষেবা সরবরাহ করা হচ্ছে। |
