পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINGMAN
মডেল নম্বার: G400JF-170/G600JF-230/G800JF-360
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10
মূল্য: USD3000-6000/SETS
প্যাকেজিং বিবরণ: কাঠের বাক্স
ডেলিভারি সময়: 30 দিন
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1000সেট/মাস
ক্ল স্ট্রোক/ব্যাস: |
154/220/180 মিমি |
সর্বোচ্চ বাতা বল: |
1.2/1.7/4.5kN |
চাপের অনুমতি দিন: |
0.4-0.9Mpa |
ঘূর্ণন গতি সীমা: |
500/500/500r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
ব্যাস16-170/10-230/5-360 মিমি |
কেন্দ্রীয় উচ্চতা: |
260/350/430 মিমি |
ঘূর্ণায়মান জড়তা: |
1.72/4.5/17.19kg.m2 |
আবর্তিত অংশ ওজন: |
89/141/303 কেজি |
পুরো ইউনিট ওজন: |
144/219/452 কেজি |
ক্ল স্ট্রোক/ব্যাস: |
154/220/180 মিমি |
সর্বোচ্চ বাতা বল: |
1.2/1.7/4.5kN |
চাপের অনুমতি দিন: |
0.4-0.9Mpa |
ঘূর্ণন গতি সীমা: |
500/500/500r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
ব্যাস16-170/10-230/5-360 মিমি |
কেন্দ্রীয় উচ্চতা: |
260/350/430 মিমি |
ঘূর্ণায়মান জড়তা: |
1.72/4.5/17.19kg.m2 |
আবর্তিত অংশ ওজন: |
89/141/303 কেজি |
পুরো ইউনিট ওজন: |
144/219/452 কেজি |

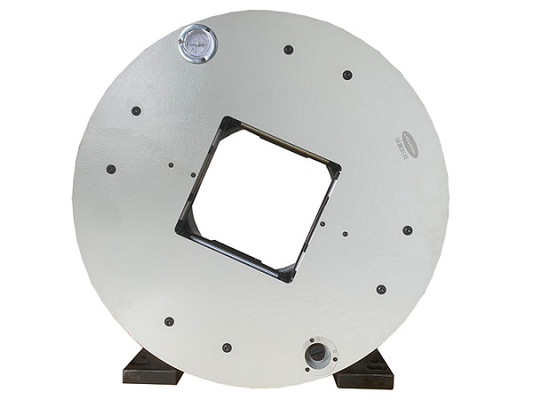

টিউব-শীট ইন্টিগ্রেটেড-এইচএসজি/এক্সটি/জিয়াটাই/পেন্টা চুতিয়ান/লংক্সিন/হ্যান'স লেজারের জন্য সাধারণ বায়ুসংক্রান্ত ডাবল-অ্যাকশন লেজার চক
এই পণ্যটি বিশেষভাবে লেজার পাইপ কাটার সরঞ্জামের জন্য ডিজাইন করা হয়েছে।পণ্যটি নিজেই একটি স্বাধীন ঘূর্ণায়মান টাকু হিসাবে ব্যবহার করা যেতে পারে, মাঝখানে একটি চক দিয়ে যা দৃঢ়ভাবে ওয়ার্কপিসটিকে আটকাতে পারে এবং একই সময়ে ঘোরাতে পারে।এটি পাশ থেকে বায়ু গ্রহণ ঘোরানোর দ্বারা দ্রুত ক্ল্যাম্পিং এবং আনক্ল্যাম্পিং উপলব্ধি করতে পারে।, কাজ করার আগে বায়ু উৎস সংযোগ বিচ্ছিন্ন করুন.পণ্যটি সরাসরি আউটপুট করার জন্য সিলিন্ডারকে গ্রহণ করে, যান্ত্রিক দক্ষতা বেশি, শক্তির ক্ষতি কম, আউটপুট ক্ল্যাম্পিং ফোর্স বড় এবং ক্ল্যাম্পিং ফোর্স স্থিতিশীল।যেহেতু সিলিন্ডারটি সরাসরি ওয়ার্কপিসকে ক্ল্যাম্প করতে ব্যবহৃত হয়, তাই সিলিন্ডারের কার্যকরী স্ট্রোকটি চাকের কার্যকরী স্ট্রোক এবং ক্ল্যাম্পিং পরিসীমা প্রশস্ত।সিলিন্ডার সরাসরি আউটপুট, এবং আউটপুট শক্তি রৈখিকভাবে বায়ু চাপের সমানুপাতিক, যা সফ্টওয়্যার নিয়ন্ত্রণ উপলব্ধি করা সহজ।চাকের সাধারণ গঠন, অল্প সংখ্যক উপাদান, হালকা ওজন, কম ব্যর্থতার হার, স্থিতিশীল কর্মক্ষমতা, জড়তার ছোট মুহূর্ত এবং কম শক্তি খরচ রয়েছে।চাকের অক্ষীয় আকার ছোট, এবং শূন্য লেজের খরচ কম।
পণ্যটি একটি বর্গক্ষেত্র মধ্য গর্ত দিয়ে ডিজাইন করা হয়েছে।একটি বৃত্তাকার গর্ত চক সঙ্গে তুলনা, বর্গক্ষেত্র টিউব আকার বড় করা হয় এবং
আবেদনের সুযোগ বাড়ানো হয়।
| 型号 মডেল |
爪行程/直径 মিমি ক্ল স্ট্রোক/ ব্যাস |
最大夹紧力KN সর্বোচ্চ ক্ল্যাম্পিং বল |
许用压力MPa অনুমোদনযোগ্য চাপ |
极限转速আর/মিনিট গতি সীমিত করুন |
夹紧范围মিমি ক্ল্যাম্পিং পরিসীমা |
中心高মিমি কেন্দ্রীয় উচ্চতা |
转动惯量Kg.m2 ঘূর্ণায়মান জড়তা |
转动部分重量 কেজি আবর্তিত অংশ ওজন |
整机重量কেজি পুরো ইউনিট ওজন |
| G400JF-170 | 154 | 1.2 | 0.4-0.9 | 500 | ∲16-∲170 | 260 | 1.72 | ৮৯ | 144 |
| G600JF-230 | 220 | 1.7 | 0.4-0.9 | 500 | ∲10-∲230 | 350 | 4.5 | 141 | 219 |
| G800JF-360 | 180 | 4.5 | 0.4-0.9 | 500 | ∲5-∲360 | 430 | 17.19 | 303 | 452 |
| 规格 স্পেসিফিকেশন |
ক | খ | B1 | গ | ডি | ই | চ | জি | এইচ | আমি | জে | কে | এল | ও | আর | এস |
| G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
| G800JF-360 | 680 | 430 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
