পণ্যের বিবরণ
উৎপত্তি স্থল: চাংঝো, জিয়াংসু, চীন
পরিচিতিমুলক নাম: Lingman
মডেল নম্বার: বায়ুসংক্রান্ত ঘূর্ণমান চক G500C-225
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 6600-7200 set
প্যাকেজিং বিবরণ: কাঠের শক্ত কাগজ
ডেলিভারি সময়: 10-15 কাজের দিন
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রতি মাসে 500 সেট
পণ্যের নাম: |
4-চোয়াল বায়ুসংক্রান্ত ঘূর্ণমান চাক |
নখর স্ট্রোক: |
200 মিমি |
সর্বোচ্চ ক্ল্যাম্পিং বল: |
2.77KN |
অনুমোদনযোগ্য চাপ: |
0.1-0.8MPa |
গতি সীমিত করুন: |
130r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
0-225 মিমি |
কেন্দ্রীয় উচ্চতা: |
315 মিমি |
ঘূর্ণায়মান জড়তা: |
6.1 কেজি।㎡ |
বৈশিষ্ট্য: |
উচ্চ ঘূর্ণন নির্ভুলতা |
পণ্যের নাম: |
4-চোয়াল বায়ুসংক্রান্ত ঘূর্ণমান চাক |
নখর স্ট্রোক: |
200 মিমি |
সর্বোচ্চ ক্ল্যাম্পিং বল: |
2.77KN |
অনুমোদনযোগ্য চাপ: |
0.1-0.8MPa |
গতি সীমিত করুন: |
130r/মিনিট |
ক্ল্যাম্পিং পরিসীমা: |
0-225 মিমি |
কেন্দ্রীয় উচ্চতা: |
315 মিমি |
ঘূর্ণায়মান জড়তা: |
6.1 কেজি।㎡ |
বৈশিষ্ট্য: |
উচ্চ ঘূর্ণন নির্ভুলতা |
1. বর্ণনা

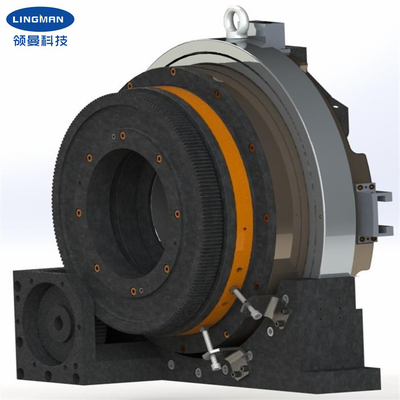

আমাদের লেজার বায়ুসংক্রান্ত ঘূর্ণমান চক প্রধানত লেজার টিউব কাটিয়া মেশিনের জন্য ডিজাইন করা হয়েছে।টিউব কাটার সময় লেজার চক ক্ল্যাম্পিং এবং টিউব খাওয়ানোর জন্য ব্যবহৃত হয়।এটি কেবল বৃত্তাকার টিউবই নয়, আয়তক্ষেত্রাকার টিউব, এল-শেপ টিউব, এইচ-শেপ টিউব এবং আরও অনেক কিছুকে আটকাতে পারে।চক সম্পূর্ণ স্ট্রোক বরাবর কাজ করে, চার চোয়ালের অবস্থান সামঞ্জস্য করার কোন প্রয়োজন নেই, তাই উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত করা যেতে পারে।এটির মাঝখানে একটি চক রয়েছে যা ওয়ার্কপিসটিকে শক্তভাবে ধরে রাখতে পারে এবং একই সাথে ঘোরাতে পারে।প্রোডাক্ট বেস স্থির হওয়ার পরে, শুধুমাত্র ম্যাচিং মোটর যোগ করা হয় এবং গিয়ারের সাথে সংযুক্ত করা হয়, এবং তারপর কম্প্রেসড এয়ার সোর্স (0.1-0.9Mpa) সংযুক্ত করা হয় যাতে ক্ল্যাম্পিং ওয়ার্ক-পিস অর্জন করা যায় এবং ওয়ার্ক-পিসটিকে ঘোরানোর জন্য চালিত করা হয়।
এটি পাশ থেকে বায়ু গ্রহণ ঘোরানোর মাধ্যমে দ্রুত ক্ল্যাম্পিং এবং ঢিলা উপলব্ধি করতে পারে, কাজ করার আগে বায়ু উত্সটি বিচ্ছিন্ন করে দেয়।এই ধরনের বায়ুসংক্রান্ত ঘূর্ণমান চক একক এবং ডবল সিলিন্ডার সুইচিং দ্বারা নিয়ন্ত্রিত হয়, যা বিভিন্ন ক্ল্যাম্পিং ফোর্স তৈরি করে, যা পাতলা-দেয়ালের টিউব এবং ভারী-শুল্ক পাইপ ক্ল্যাম্প করার আরও সুবিধা রয়েছে।কাটার দ্বারা প্রক্রিয়াকৃত অংশগুলির দীর্ঘ দৈর্ঘ্যের কারণে, লেজার কাটার প্রধান অবস্থান হিসাবে ব্যবহৃত প্রধান চক এবং এটির সাথে মিলিত ফিড চক সাধারণত মেশিনে জোড়ায় ইনস্টল করা হয়। এই পেনুমেটিক রোটারি চকটি বিশেষ লেজার পাইপে ব্যাপকভাবে ব্যবহৃত হয় কাটার এবং অন্যান্য পাইপ প্রক্রিয়াকরণ মেশিন সিস্টেম।
2. কর্মক্ষমতা পরামিতি
পণ্যের নাম | বায়ুসংক্রান্ত ঘূর্ণমান চক |
মডেল নম্বার |
G500C-225 |
নখর স্ট্রোক | 200 মিমি |
সর্বোচ্চ ক্ল্যাম্পিং বল | 2.77KN |
বরাদ্দযোগ্য চাপ | 0.1-0.9MPa |
গতি সীমিত করুন | 130r/মিনিট |
ক্ল্যাম্পিং পরিসীমা | 0-225 মিমি |
কেন্দ্রীয় উচ্চতা | 315 মিমি |
ঘূর্ণায়মান জড়তা | 6.1 কেজি।㎡ |
আবর্তিত অংশ ওজন | 140 কেজি |
পুরো ইউনিট ওজন | 240 কেজি |
দ্রষ্টব্য: উপরের সংখ্যাগুলি আদর্শ পরামিতি।আমরা ক্লায়েন্টদের বিশেষ প্রয়োজনীয়তা অনুযায়ী পণ্য ডিজাইন করতে পারি.
আমি3. মাত্রা
স্পেসিফিকেশন | ক | খ | B1 | গ | ডি | ই | চ | জি | এইচ | আমি | জে | কে | ও | আর | এস |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. সুবিধা
কসম্পূর্ণ স্ট্রোক ডিজাইন করা বায়ুসংক্রান্ত ঘূর্ণমান চক |
খ.অ্যাপ্লিকেশনের বিস্তৃত পরিসর, প্রসেসিং প্রোফাইলের বৈচিত্র্য |
গ.উচ্চ পুনরাবৃত্তিমূলক অবস্থান নির্ভুলতা |
dকম রক্ষণাবেক্ষণ খরচ, দীর্ঘ সেবা জীবন |
eএকাধিক কনফিগারেশন উপলব্ধ e.1 কঠিন বা ফাঁপা e.2 চিরুনি-টাইপ বা মর্টাইজ-গ্রুভ টাইপের নখর |
5. আমাদের পরিষেবা
a. আমরা ভাল দাম এবং দ্রুত সীসা সময় সঙ্গে সরাসরি কারখানা. |
b. পেশাদার ডিজাইন দল আপনার সাথে কাজ করে। |
c. পেশাগত QC দল উচ্চ মানের গ্যারান্টি. |
d. OEM এবং ODM পরিষেবা প্রদান করা। |
6. উৎপাদন লাইন
